磁滞式电缆卷筒的应用与维护
发布时间：202023-10-20 09:35:00
在起重机械、港口设备及料场作业设备等大型移动设备中，要实现动力电源、控制电源或控制信号的可靠传递，通常都要用到磁滞式电缆卷筒。卷缆装置的结构形式多种多样，这里介绍一种基于磁耦合传递扭矩的磁滞式电缆卷筒。
磁滞式电缆卷筒的结构与工作原理

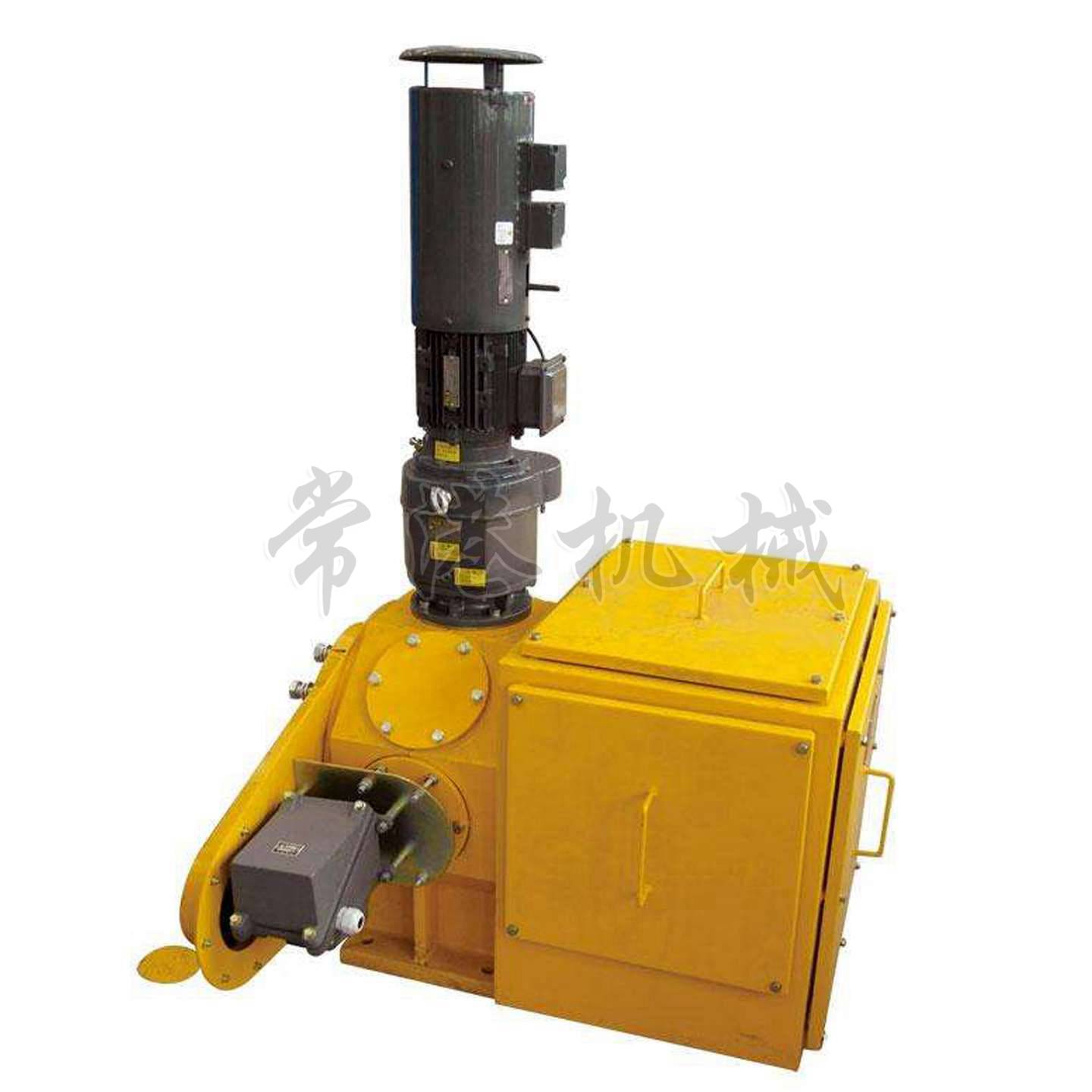

磁滞式电缆卷筒由电缆卷盘、行星齿轮箱、圆锥减速箱、卷筒集电器、转数限位开关、磁滞联轴器及电动机等零部件组成。
一个由永久磁钢制成的圆盘产生一个交替多极的磁场，在这个盘的对面有一个强磁感应盘，当电动机拖动感应盘高速旋转时，通过磁耦合带动磁盘运转。一旦两盘之间出现转速滑差，多极磁盘必将交替磁化对面的感应盘，从而产生一种抗拒这种滑差的扭矩。正是依靠两盘之间特殊的“磁联接”来实现卷盘的驱动或制动的。
